五軸加工中心

· 具有高速、高精、高強度等諸多優勢性能 · 加工關鍵零部件的能力卓越高效 · 可輕松應對鋁合金、火合金、耐高溫合金等材料

Email:

info-foshan@vlead.ltd

電話

0757-83133389

在線留言

相關產品

更多詳情內容，請聯系我們!

產品應用

所屬分類

DU系列

關鍵詞

維立德

產品描述

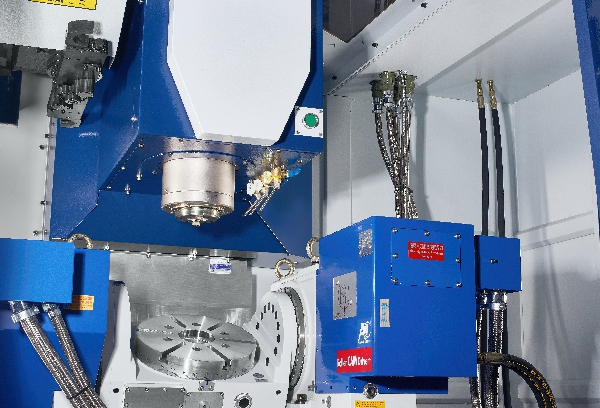

高性能電主軸

高速、高精密、高剛度、大功率電主軸提高生產效率，可選機械主軸和電主軸兩種配置支持多種接口配置

可配置帶有車削功能的銑車復合式電主軸在航空航天整體葉盤、復雜箱體類、機匣類等大直徑工件重切削時，高效表現更為優異

具有高速、高精、高強度等諸多優勢性能是動態與力量結合的典范。產品廣泛應用于航空航天、能源核電、汽車工業、船舶重工、模具制造、醫療等眾多領域。加工關鍵零部件的能力卓越高效，具備極強的市場黨爭力，可輕松應對鋁合金、火合金、耐高溫合金等各類難加工材料和新技術材料。

重視高剛度、輕量化設計與機械運動部件的動力匹配合理優化的床身結構為實現高速、高精打造穩固基礎。采用國際精密機床優選床身材料改良的龍門框架結合經典立式坐標鏜結構結構完全對稱，熱變形影響小整機結構設計，占地面積小，便于吊裝運輸。

機型代號	DU-260	DU-320	DU-800	DU-1000	DU-1200
工作臺直徑-尺寸(mm)	260	320	800	1000	1200
工件最大回轉直徑(mm)	400	500	1100	1200	1400
臺面低于A軸線(mm)			100
工件及夾具最大高度(mm)	320	400	700	900	1100
工件及夾具最大重量(kg)	100	200	1500	2500	3500
X/Y/Z行程(mm)	600/400/320	800/700/400	810/1130/600	1010/1530/800	1210/1930/1000
主軸端面與工作臺距離(mm)	90-410	170-570	150-750	180-980	180-1180
Y軸在轉臺中心前后行程(mm)			前500/后 630	前700/后830	前900/后 1030
A軸前后擺范圍	±110°		±140°
C軸旋轉范圍	N×±360°
XYZ導軌型號	30滾柱	35滾柱	55滾柱
XYZ絲桿型號及螺距	φ32-16雙螺母		φ50-20雙螺母
G00速度(m/min)	48		60
XYZ伺服電機最高轉速(RPM)	3000		3000
A軸額定/最大扭矩(NM)	380	450	7000	12000	14000
A軸額定轉速(RPM)	230	120	30
C軸額定/最大扭矩(NM)	130	150	1500	3000	5000
C軸額定轉速(RPM)	200	180	30
電主軸/機械主軸	直聯主軸		電主軸
主軸刀柄接口	BT-30	BT-40	HSK-A63/Optional A100	HSK-A100	HSK-A100
主軸轉速(RPM)	20000	18000	18000/12000	12000
主軸扭矩(NM)	83/120		83/120\|200/350	200NM/350
中心出水功能可選	可選			帶中心出水
刀庫容量	26T	24T	36T	48T
最大刀具長度(mm)	150	220	300	425
最大刀具重量(kg)	3	6	10	32
XYZ軸閉環控制可選	標配直線編碼器			標配直線編碼器(光柵尺)
XYZ軸定位/重復定位精度(mm)	0.005/0.003
AC軸閉環控制可選	標配圓形編碼器
A軸定位/重復定位精度(mm)	5/3
C軸定位/重復定位精度(mm)	5/3
新代	標配	標配
長寬高(左右/前后/上下)（米）	2/2.4/2.5	3.1/3.9/2.7	2.4/4.1/2.6	3/5/3.2	3.3/5.6/3.8
整機重量約（噸）	3.5	7	15	22	33
