臥式加工中心
· 加工速度快，剛性好，高度自動化的加工設備
· 一次裝夾的情況下完成多個面的銑、螳、鉆、攻絲等工序
· 適用于航空航天、汽車零部件、造船、電子等箱體類零件的加工
更多詳情內容，請聯系我們!
- 產品描述
-
X/Z采用65滾柱線軌,具有高剛性、高可靠性的特點,適用于重切削。
主軸采用高性能、高扭矩,中心出水主軸,高速、高光、高精度加工;
采用雙交換回轉工作臺的設計，提高加工效率;
臥式加工中心系列加工速度快，剛性好。可在工裝一次裝夾的情況下完成多個面的銑、螳、鉆、攻絲等工序，是高度自動化的加工設備，適用于航空航天、汽車零部件、造船、電子等箱體類零件的加工。

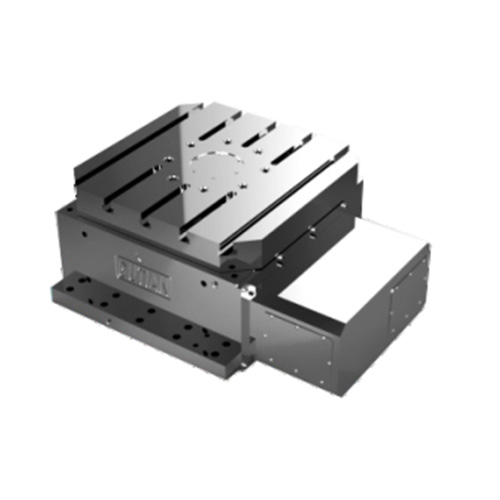

凸輪式數控、最小分度為0.001°。凸輪式數控轉臺通過弧面凸輪的等速驅動曲面與轉塔上的滾針軸承預壓滾動接觸傳動，具有高精度、高速度、零背隙和重負載的工作特性;
機型代號 DW-50 DW-63 DW-80 X 軸 (mm) 750 1050 1500 Y 軸(mm) 700 800 1100 Z 軸 (mm) 750 1000 1500 主軸端面-臺面中心(mm) 150-900 150-1150 150-1650 主軸中心-臺面(mm) 120-820 120-920 50-1150 工作臺長(mm) 500×500 630×630 800×800 工作臺載重(KG) 500 1200 2000 X/Y/Z馬達功率(KW) 3.0/3.0/3.0 4.5/4.5/4.5 X/Y/Z絲桿直徑/螺距(mm) 40/16 40/12 50/12 X/Y/Z線軌寬度(mm) 45/45/45 55/55/55 X/Y/Z位移速度(m/min) 32/32/32 48/48/48 36/36/36 主軸錐孔 BT40 BT50 主軸轉速(RPM) 10000/15000 8000/10000 主軸功率(KW) 15-22 26-37 刀庫數量(把) 60 40 60 排屑方式 鏈式 LED照明及警示系統 ● 切削冷卻功能 ● 主軸油冷功能 ● 電器溫控系統 ● 氣源處理系統 ● 傳動潤滑系統 ● 水平調節系統 ● 電源開關保護器 ● 電源變壓器 ● 常用工具 ● 自動對刀功能 ● 氣動換刀功能 ● 總電源功率(KVA) 30 35 電壓/頻率(V/HZ) 380/50 氣壓(MPA) 0.5-0.7 定位精度 (mm) ±0.004 重復定位精度(mm) ±0.002 正面長度(mm) 4310 4870 4900 側面寬度 (mm) 5831 6575 7500 極限高度 (mm) 3110 3300 3750 整機重量約（噸） 9 11 13 ●為標配，◎為可選配
